浪涌保護器在智能小區的應用【光束防雷】

壓敏電阻浪涌保護器可能在遭受雷擊時損壞,也可能因裝用日久，泄漏電流增大而壽命終了。當泄漏電流增大至一定值時，其上的發光二極管不再發光，或以其他方式顯示其失效，這時應及時以備品替代。如果更換不及時，SPD徹底損壞短路就成為相線接地故障。和一般接地故障一樣，它可引起線路過流。有的SPD產品附帶有過流分斷元件。如果產品不帶此元件，則應在線路上裝設防過流的電器（熔斷器、斷路器）。可裝在SPD的連接線上，也可利用電源線路上的防過流電器。后一方式比較節省，但它將因SPD的失效而造成電源線路的停電，在重要負荷的電源線路不宜采用這一方式。

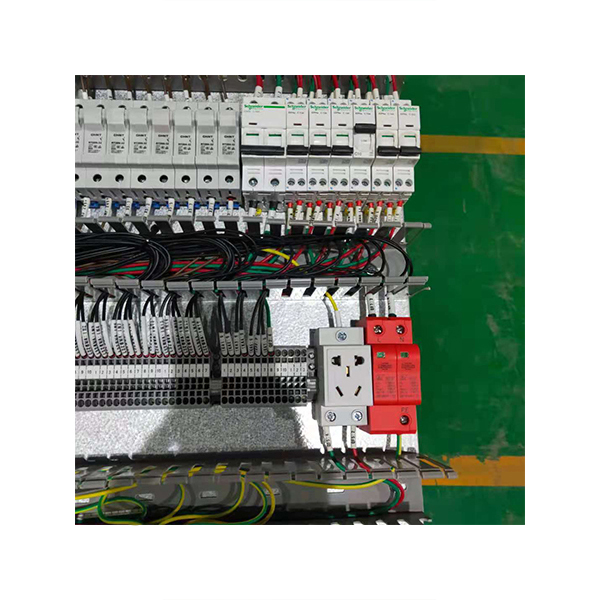

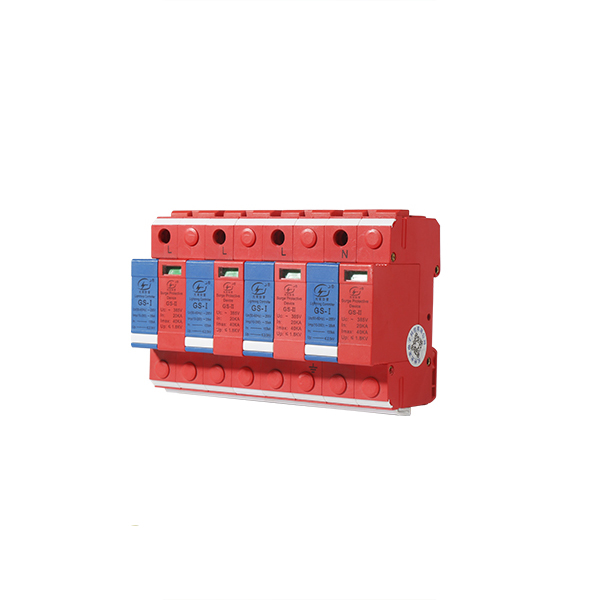

浪涌保護器

如果浪涌保護器所保護的是Ⅰ類防電擊設備（有金屬外殼并接有PE線的設備），則SPD失效時可能引起人身電擊事故。SPD失效時接地故障電流Id在 PEN線和PE1線上產生故障電壓降。此壓降沿PE2線傳導至設備外殼上。如果Uf大于安全電壓限值（干燥場所為50V，潮濕場所為25V），就有可能引起電擊事故。為此應在SPD的電源側裝設漏電保護器rcd，如圖中虛線所示，以防人身電擊事故的發生。當電源進線處安裝的是大容量火花間隙SPD時，在泄放大涌流時會噴出熾熱的游離氣體，容易引爆或引燃起火。這種SPD不應安裝在爆炸危險和火災危險場所，并應注意遠離可燃物質。
