很多人在進行浪涌保護器選型的時候，經常發現這樣一個問題：為什么線路電壓是 380v或440v，而防雷廠家給我選用的浪涌保護器型號Uc值只有320v或385v？浪涌保護器的工作電壓小于我的電壓值，這樣選出來的浪涌保護器安裝在線路上能防雷嗎？

其實，這里存在一個對浪涌保護器選型電壓參數的誤區，也就是相電壓和線電壓的區別。

究竟相電壓和線電壓之間有什么關系呢？為什么我的浪涌保護器Uc值小于線電壓還能正常工作呢？下面，小編就來給大家科普下這兩個概念吧。

1、什么是相電壓和線電壓？

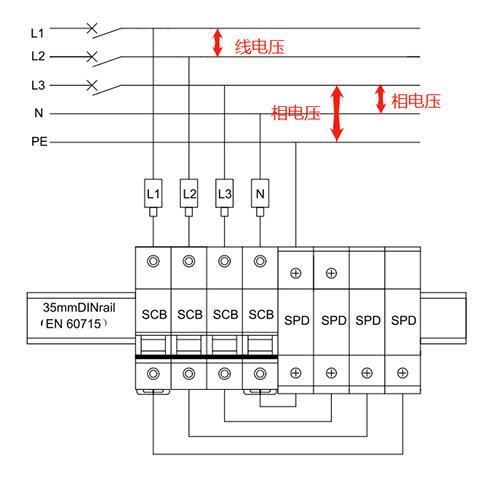

舉例：在一個三相五線制的供電系統（如TN-S接零保護系統）中，分別由三根相線及一根零線及一根PE線組成，那么在這個三相五線制的供電系統中，相電壓指的是任意一根相線和零線（N線）、任意一根相線與PE線之間的電壓；線電壓指的是任意兩根相線之間的電壓。如下圖所標識：

       L3與PE線之間的電壓是相電壓，L3與N線之間的電壓也是相電壓；

    L1與L2線之間的電壓為線電壓。

    2、相電壓和線電壓之間的關系

    我國常用的標準交流電壓是：相電壓為220v，線電壓為380v，而相電壓和線電壓之間的數學關系為：線電壓為相電壓的√3倍。

    3、為什么浪涌保護器Uc值小于線電壓還能正常工作呢？

    首先，我們來了解浪涌保護器的工作原理：浪涌保護器的安裝位置是在相線和零線、相線和地線之間，3PN浪涌保護器還會安裝在零線和地線之間，無論如何浪涌保護器都不會安裝在兩根火線之間。因此，我們在浪涌保護器選型時，選Uc值時，只需要考慮電路中的相電壓。

  因此當大家在浪涌保護器選型安裝時，看到的電路電壓為380v，而實際的相電壓只有220v，給它安裝Uc為320v或385v的防雷器完全能達到防雷效果。而如果是440v的線電壓，那么它的相電壓就是254v，安裝320v或385v的浪涌保護器也都能滿足這個電路系統中的防雷要求。
