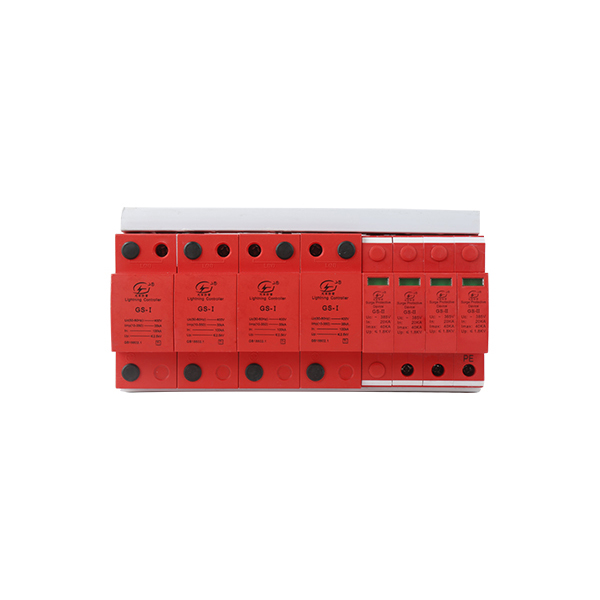

浪涌保護器也被稱為防雷器，它是一種可以為各種電子設備、儀器儀表及通訊線路提供安全防護的電子裝置。當電氣回路或者是通信線路中因?yàn)橥饨绲母蓴_突然產生了尖峰電流或者電壓時，浪涌保護器也可以再極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。那么杭州光束電子小編今天就和大家講講浪涌保護器的作用及接線原理。

浪涌保護器的作用

        雷電放電可能發生在云層之間或云層內部，或云層對地之間;另外許多大容量電氣設備的使用帶來的內部浪涌，對供電系統(中國低壓供電系統標準：AC 50Hz 220/380V)和用電設備的影響以及防雷和防浪涌的保護，已成為人們關注的焦點。云層與地之間的雷擊放電，由一次或若干次單獨的閃電組成，每次閃電都攜帶若干幅值很高、持續時間很短的電流。一個典型的雷電放電將包括二次或三次的閃電，每次閃電之間大約相隔二十分之一秒的時間。大多數閃電電流在10，000至100，000安培的范圍之間降落，其持續時間一般小于100微秒。

        不同的場合有不同的用電需求，所以衍伸出來很多的電源系統，除了我們常見的單相系統外，還有TT系統、TN-C系統、TN-S系統等，因此浪涌保護器也開發了不同的型號來對應這些電源系統。

        單相系統中浪涌保護器的接線圖，2P浪涌保護器都是以此為標準設計的，單相三線，上面兩孔L口接火線，N口接地線，下面的PE口接地線。

        TT系統中浪涌保護器的接線圖，TT系統是電源系統有一點直接接地。設備外露導電部分的接地與電源系統的接地電氣上無關的系統。科佳電氣產品中的3P+1浪涌保護器都是以此為標準設計的，三相四線，上面三個L口分別連接三條火線，下面的N口接PEN線，右側的ＰＥ接地線。

TN-C系統中浪涌保護器的接線圖，TN-C系統是干線部分保護零線與工作零線完全共用的系統，適用于無爆炸危險和安全條件較好較好的場所。科佳電氣產品中的3P浪涌保護器都是以此為標準設計的，三相四線，上面三個L口分別連接三條火線，下面的PE口接PEN線。

        TN-S系統中浪涌保護器的接線圖，TN-S系統是具有作用保護零線，即保護零線與工作零線完全分開的系統,適用于危險性較大或安全要求較高的場所。科佳電氣產品中的4P浪涌保護器都是以此為標準設計的，三相五線，上面三個L口分別連接三條火線，右側的N口接零線，下面的ＰＥ口接地線。

        隨著社會技術的進步，浪涌保護器也在不斷的發展，尤其是新樓房中隨處可見它的身影。杭州光束是專注做防雷廠家，全國服務熱線：400-0571-185
