浪涌保護器的有效布置是防雷裝置保護效能的重要方面。按照防雷技術規范及防雷檢測要求，光束電子浪涌保護器的相關布置要求如下:

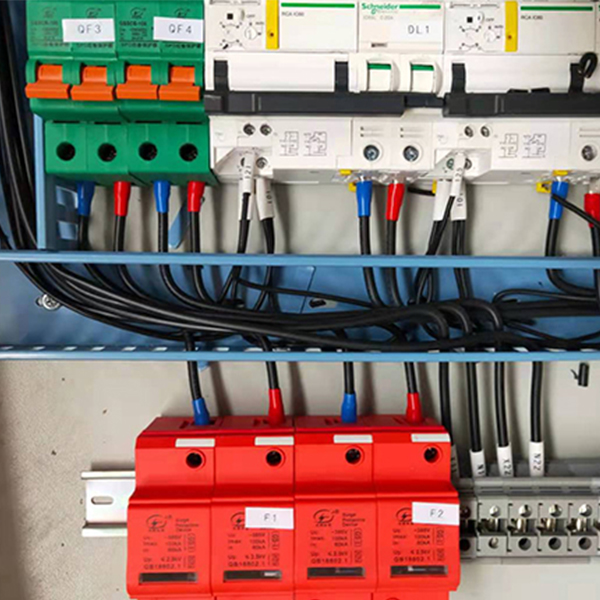

一、電源浪涌保護器的布置

(一)在LPZ0A與LPZ1區交界處

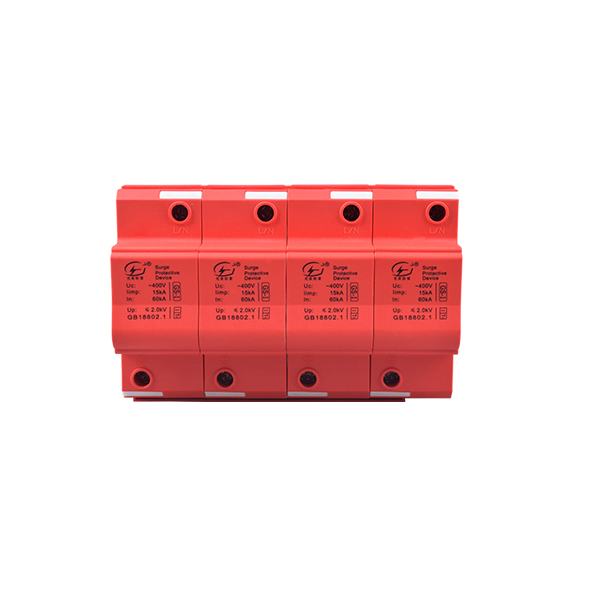

從室外引來的線路上安裝的浪涌保護器應選用符合Ⅰ級試驗的電源浪涌保護器，每一相線和中性線對PE之間的浪涌保護器的沖擊電流Iimp值宜不小于12.5kA;采用3+1形式時，中性線與PE線間宜不小于50kA(10/350μs)。對多級SPD，總放電電流不宜小于50kA(10/350μs)。當進線完全在LPZ0B或雷擊建筑物和雷擊與建筑物連接的電力線或通信線上的失效風險可以忽略時，宜采用Ⅱ級試驗的SPD。

當雷擊架空線路且架空線使用金屬材料桿(含鋼筋混凝土桿)并采取接地措施或雷擊線路附近時，SPD可選用Ⅱ級和Ⅲ級試驗的產品。

(二)在LPZ1區與LPZ2區交界處

分配電盤處或UPS前端宜安裝第二級SPD，其標稱放電電流不應小于5kA(8/20μs)。在重要的終端設備或精密敏感設備處，宜安裝第三級SPD，其標稱放電電流不宜小于3kA(8/20μs)。無論是安裝一級或二級，乃至三級或四級浪涌保護器，均要符合防雷技術規范的要求。

(三)電源浪涌保護器布置的注意事項

1.線路長度與退耦器

當在線路上多處安裝浪涌保護器時，電壓開關型SPD與限壓型SPD之間的線路長度不宜小于10米，若小于10米，應加裝退耦元件。限壓型SPD之間的線路長度不宜小于5米，若小于5米應加裝退耦元件。當SPD具有能量自動配合功能時，SPD之間的線路長度不受限制。

2.后備保護器

安裝在電路上的SPD，其前端有后備保護裝置。后備保護裝置如使用熔斷器，其值應與主電路上的熔斷器電流值相配合，應符合設計要求。如果額定值大于或等于主電路中的過電流保護器時 ，則可以省去。

3.聲光報警與遙信

SPD如有通過聲光報警或要信功能的狀態指示器，應檢查SPD的運行狀態和指示器的功能。

4.連接導線的選擇

連接導體應符合相線要求，采用黃、綠、紅色，中性線用淺藍色，保護先用黃綠雙色線，其截面積符合防雷技術規范要求。

二、信號浪涌保護器的布置

信號浪涌保護器在安裝時，連接于電信和信號網絡的浪涌保護器其電壓保護水平Up和通過的電流Ip應低于被保護的電子設備的耐受水平。

(一)在LPZ0A 區或 LPZ0B 與LPZ1 交界處

應選用Iimp值為0.5kA-2.5kA(10/350μs或10/250μs)的浪涌保護器或4kA(10/700μs)的浪涌保護器;

(二)在LPZ1與 LPZ2區交界處應

選用Uoc值為0.5kA-10kA(1.2/50μs)的浪涌保護器或0.25kA-5kA(8/20μs)的浪涌保護器;

(三)在LPZ2與 LPZ3區交界處

應選用0.5kA-1kA(1.2/50μs)的浪涌保護器或0.25kA-0.5kA(8/20μs)的浪涌保護器。

(四)信號浪涌保護器布置的注意事項

1.網絡入口處通信系統的浪涌保護器應滿足通信系統傳輸特性。

2.信號浪涌保護器應設置在金屬線纜進出建筑物(機房)的防雷區界面處，但由于工藝要求或其他原因，受保護設備的安裝位置不會正好設在防雷區界面處，在這種情況下，當線路能承受所發生的電涌電壓時，也可將信號電涌保護器安裝在保護設備端口處。信號電涌保護器與被保護設備的等電位連接導體的長度應不大于0.5米 ，以減少電感電壓對有效電壓保護水平的影響。

綜上，浪涌保護器在布置過程中要認真落實相關技術規范和要求，并根據環境中的具體情況而采用較為科學的布置方式，確保浪涌保護器的保護效能。浪涌保護器廠家全國服務熱線：400-0571-185
