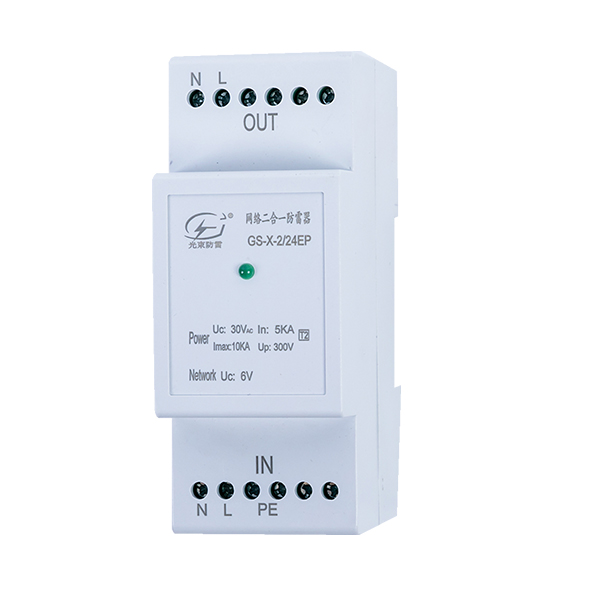

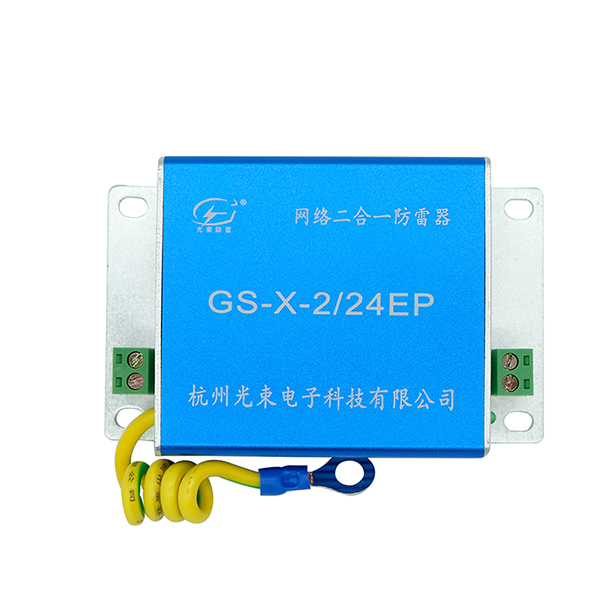

二合一防雷器是根據IEC防雷要求和監控系統攝像機的具體特點量身打造的專用防雷器，適用于監控系統中固定攝像機、紅外一體機等的電源、視頻線路的防雷浪涌保護。二合一防雷器，是指監控系統中攝像機端的集視頻防雷和電源防雷為一體的防雷設備。英文名稱：（video and power）Surge Protection Device of Closed Circuit monitoring TV ，簡稱：2IN1 CCTV SPD。

        二合一防雷器設計結構：
        根據監控系統的特點量身打造的專用防雷設備，它集電源防雷器、視頻線路防雷器于一體，各部分均采用多級串聯式結構設計，具有多級保護功能。
        內部結構
        視頻部分：完整的視頻保護部分有放電電路、穩流電路、穩壓電路、阻抗匹配電路、提高傳輸頻率/速率優化電路等組成。
        電源部分：一般有放電電路、可抑制電路、吸收電路等組成，主要材料是氧化鋅。
        二合一防雷器應用范圍：
        適用于公共場所、各種樓宇、機場、海關、軍事基地等各種重要安防設施的室內、室外監控攝像槍的防雷擊電磁脈沖保護。二合一防雷器用于不帶云臺攝像槍，安裝在監控系統前端的攝像機尾部，位置與攝像機越近越好，原則上0.5M距離內，并做好接地處理。攝像機的視頻信號是固定的，輸入電壓常規有三種：12V、24V、220V，同樣，二合一防雷器也相對應有三種：視頻+12V電源，視頻+24V電源，視頻+220V電源。
        二合一防雷器安裝注意事項：
        1、本產品為串聯連接方式。
        2、防雷器輸入端接外線，輸出端與被保護設備的輸入端相連接。
        3、產品應與被保護設備的工作電壓相匹配，安裝時請根據安裝示意圖所示連接。
        4、防雷器中的元件均經嚴格檢查，平時無需特別維護，進行故障檢測時將其取下，測量輸入輸出之間的阻值應≤6Ω，各種芯線對地之間的阻值應≥10ΜΩ。若測得數據不符合上述要求，說明產品有故障，應及時更換，以確保設備安全。
        5、防雷器接地線需良好接地，接地線應盡量短、粗、直，接地電阻應符合國家相關標準。
        6、防雷器在使用期間，應定期檢測防雷器，如出現故障，應及時維修或更換，以確保設備安全。

        7、非專業人員請勿拆卸。
